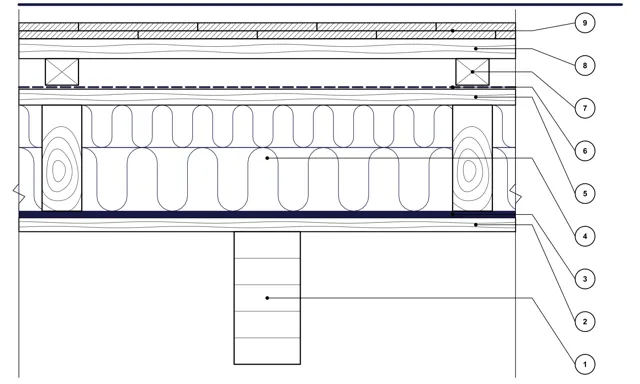

ISO-ACO-01
Střecha s viditelnými krokvemi
Membrány přecházejí přes krokve — dřevo zůstává v místnosti viditelné
Domů · Dokumentace · Pro projektanty
Pro projektanty
CAD detaily, BIM objekty a technické listy Isoflect, připravené k použití v projektu.
Výkres každého detailu se otevře přímo, bez registrace.
DXF + BIM
Výkres DXF (AutoCAD, ArchiCAD, BricsCAD) a skladba ve formátu IFC (Revit, ArchiCAD, Allplan) po vyplnění krátkého formuláře, jednou za návštěvu.
Používání
Výkresy a modely jsou majetkem Isoflect Insulation a smějí se používat pouze v projektech, v nichž se montují produkty Isoflect.
Střechy · 5

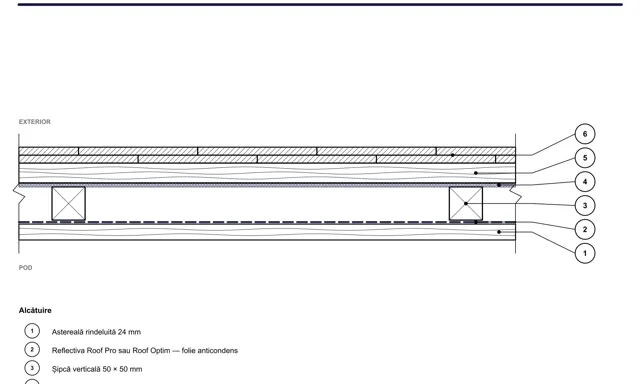

ISO-ACO-02
Střecha — pod střešní krytinou
Reflectiva Bronze/Silver mezi kontralatí a latí — montáž zdola nahoru, minimálně 50 cm volného prostoru u okapu a u hřebene

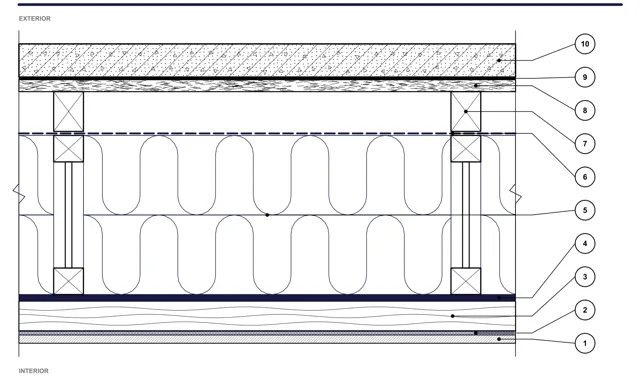

ISO-ACO-03
Terasová střecha na dřevěné konstrukci
Multistrat a Gold na obou stranách latě technického prostoru, EPDM na vnější straně

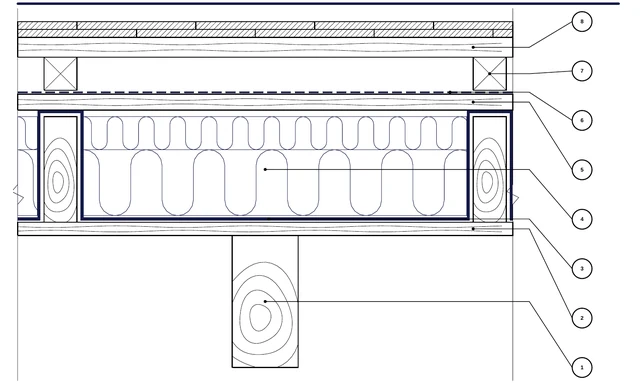

ISO-ACO-04
Podkroví s viditelnými krokvemi — Gold v polích mezi krokvemi
Varianta A · krokve nad palubkami jsou již namontovány · Reflectiva Gold v polích mezi krokvemi nebo Reflectiva Multistrat ve dvou vrstvách · Isoflect Wolle 15 cm

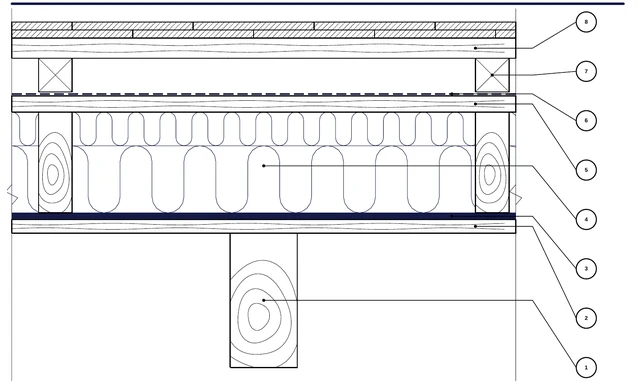

ISO-ACO-05
Podkroví s viditelnými krokvemi — Gold nataženo na palubkách
Varianta B · krokve nad palubkami ještě nejsou namontovány · Reflectiva Gold nataženo na palubkách, pod krokvemi · Isoflect Wolle 15 cm
Podkroví – System 10 · 3

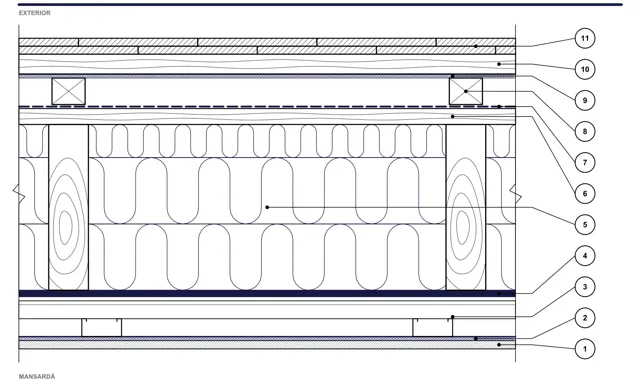

ISO-MAN-A25
Podkroví na krokvích — System 10 Basic
Varianta A · Multistrat, Gold a Wolle uvnitř · volitelně: Roof Pro nebo Roof Optim na bednění, Bronze nebo Silver mezi kontralatí a latí · krokve 25 cm

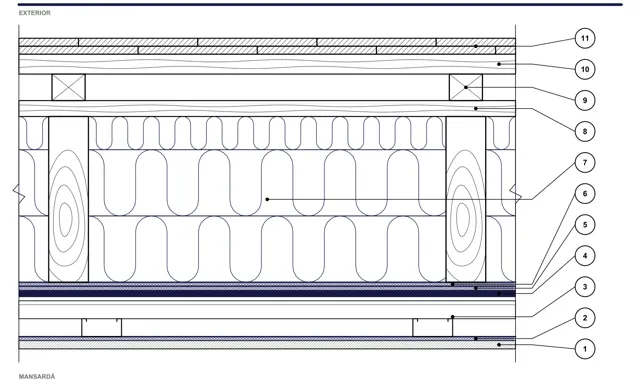

ISO-MAN-B25
Podkroví na krokvích — System 10 Medium
Varianta B · Gold + 2 × Multistrat pod krokvemi, Multistrat u sádrokartonu · krokve 25 cm

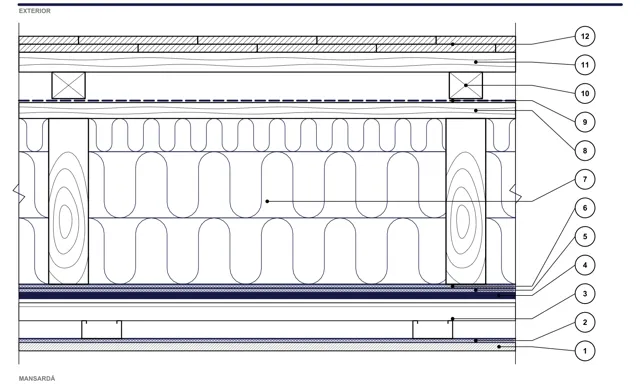

ISO-MAN-C25
Podkroví na krokvích — System 10 Premium
Varianta C · jako Medium, navíc Roof Pro nebo Roof Optim přes bednění · krokve 25 cm
Stěny · 6

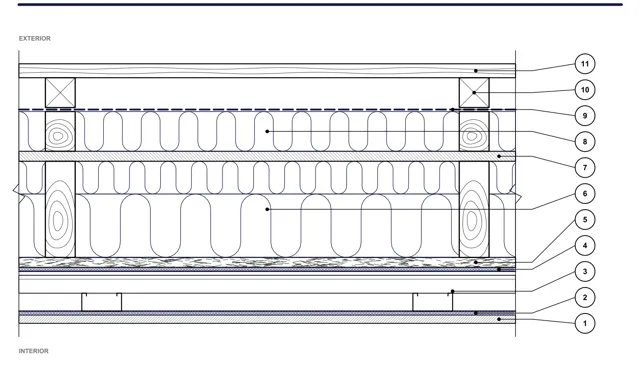

ISO-PER-01
Vnější stěna — odvětrávaná fasáda
System 10 ve svislé poloze — odvětrávaná fasáda s palubkami · vodorovný řez

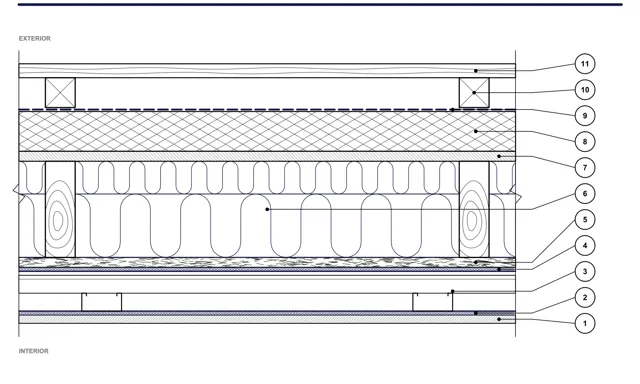

ISO-PER-02
Vnější stěna — odvětrávaná fasáda, oblast soklu
Pás z XPS u paty, min. 30–50 cm nad úrovní terénu · vodorovný řez soklem

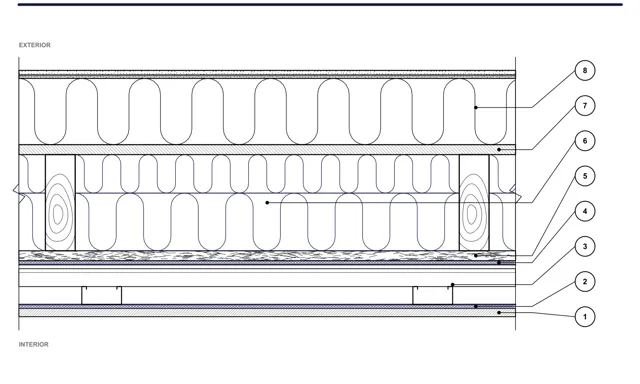

ISO-PER-03
Vnější stěna — omítka
Zateplovací systém zůstává beze změny; Isoflect se osazuje na vnitřní straně · vodorovný řez

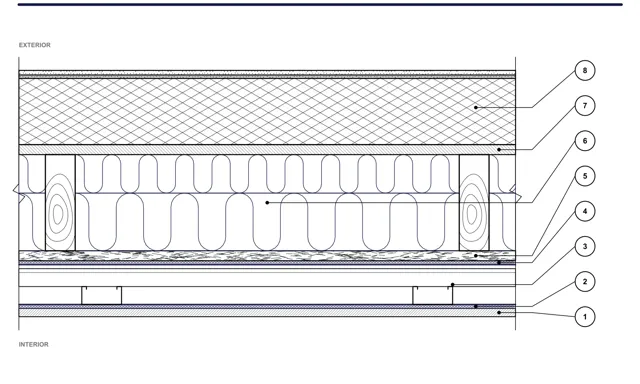

ISO-PER-04
Vnější stěna — omítka, oblast soklu
Pás z XPS u paty, min. 30–50 cm nad úrovní terénu · vodorovný řez soklem

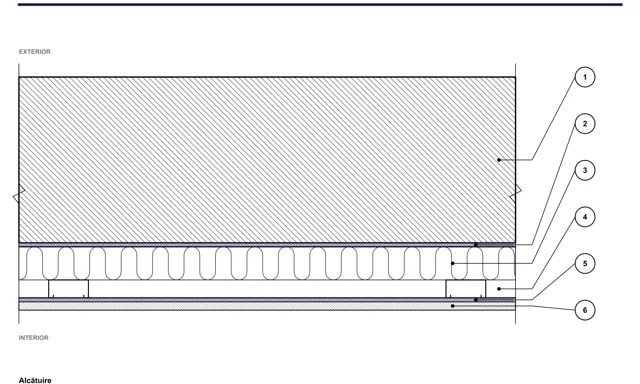

ISO-PER-05
Stěna RenoFit — izolace zevnitř
Na stávající cihlové stěně — Multistrat, Wolle P800, Multistrat · vodorovný řez

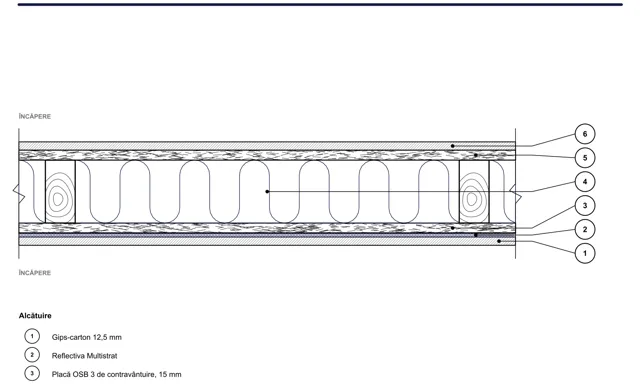

ISO-PER-06
Vnitřní stěna na dřevěné konstrukci
Reflectiva Multistrat na jedné straně, Wolle mezi sloupky · vodorovný řez
Půdy · 5

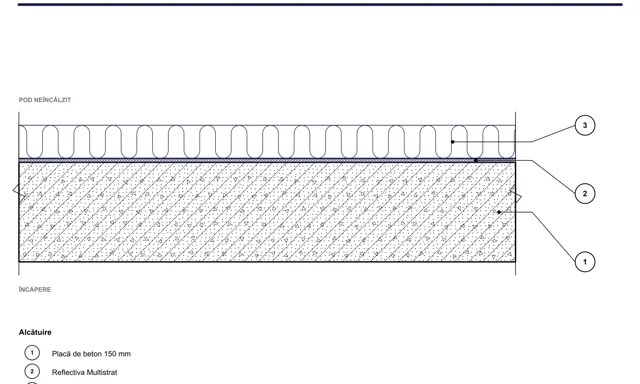

ISO-POD-01
Půdní strop na betonové desce
Multistrat na betonové desce, Isoflect Wolle P800 nahoře

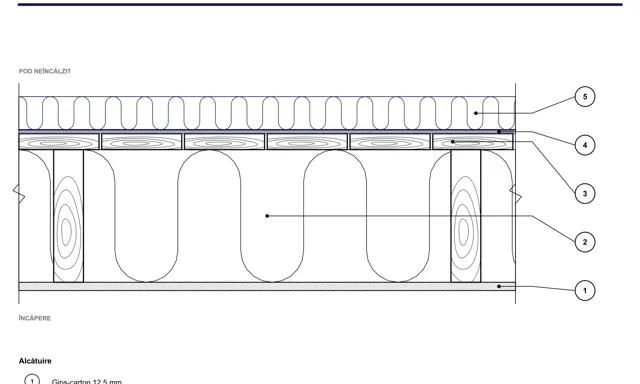

ISO-POD-02
Půdní strop na dřevěných trámech
Vata mezi trámy, bednění, Multistrat s hliníkem nahoru a Wolle navrchu

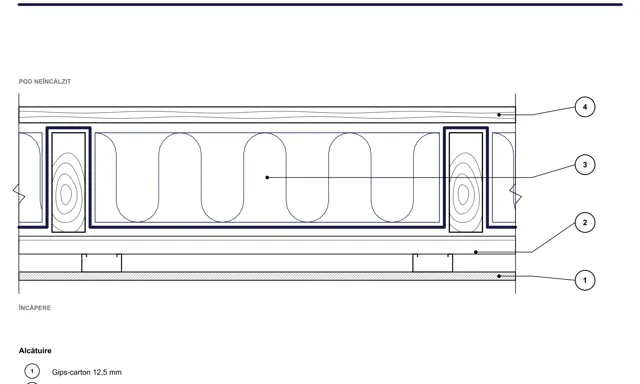

ISO-POD-03
Půdní strop s komůrkami z Gold
Gold kopíruje obrys trámů, Wolle vyplňuje komůrky, bednění slouží jako podlaha půdy

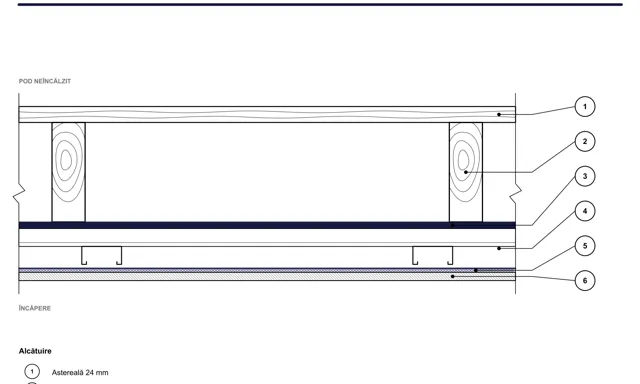

ISO-POD-04
Reflexní skladba pod půdním stropem
Sádrokarton, Multistrat, dvojitý rošt CD a Gold pod trámy, bez izolace mezi trámy

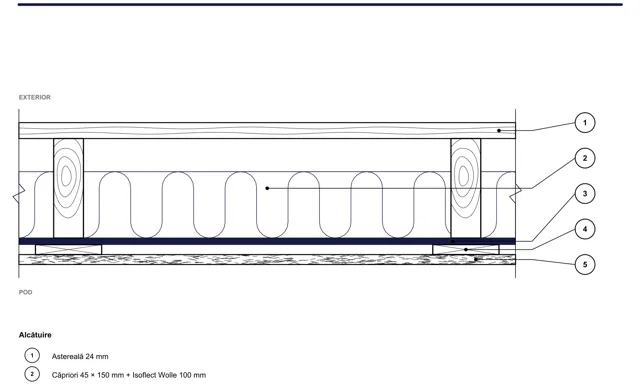

ISO-POD-05
Půdní krov — izolace z interiéru
Wolle mezi krokvemi, Reflectiva Gold, distanční prkna a OSB směrem do interiéru
Stropy a podlahy · 7

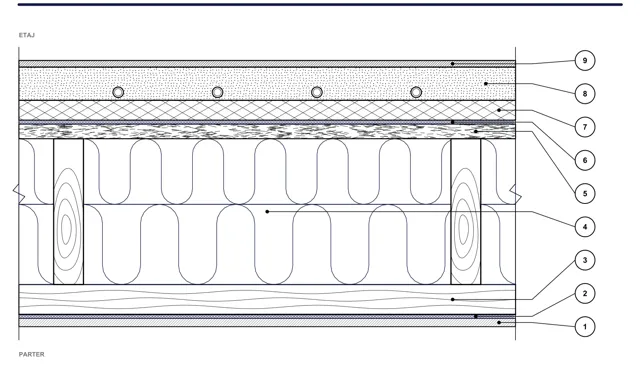

ISO-PLA-01
Mezipatrový dřevěný strop
Floor Pro pod potěrem, Wolle mezi trámy, podlahové vytápění

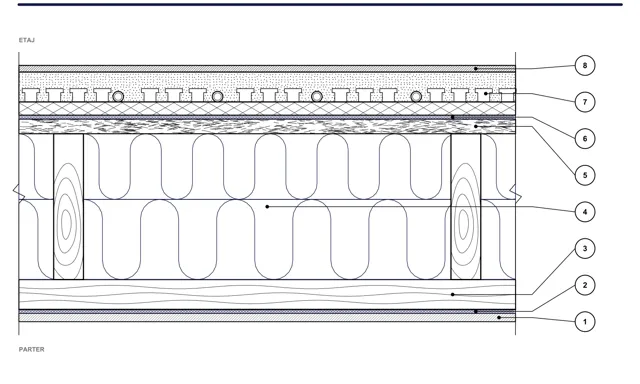

ISO-PLA-02
Mezipatrový dřevěný strop — systém s deskami s drážkami
EPS deska s drážkami místo samonivelačního potěru — Floor Pro pod ní, Wolle mezi trámy

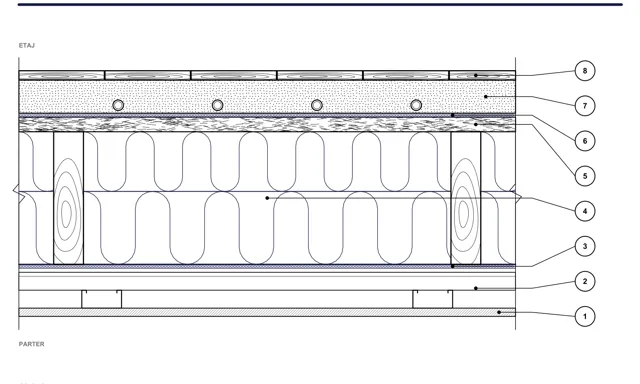

ISO-PLA-03
Mezipatrový dřevěný strop — varianta s Wolle
Isoflect Wolle místo dřevovláknité izolace, Floor Pro pod podlahou

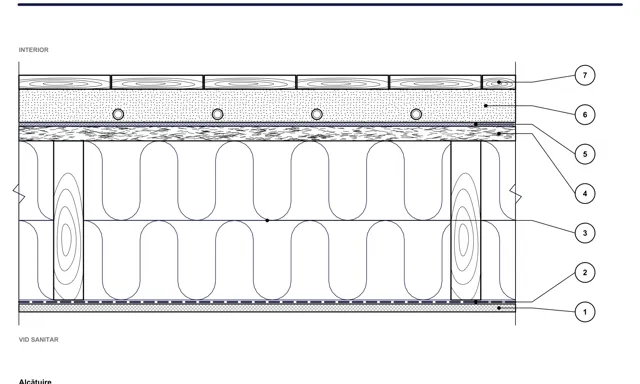

ISO-PLA-04
Strop nad dutým prostorem
Zavěšený základ — Floor Pro nahoře, Roof Pro na studené straně

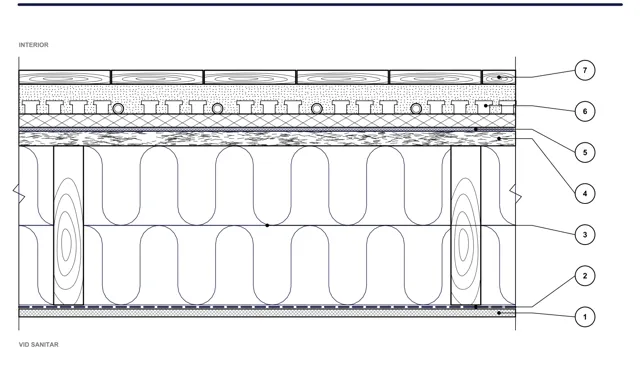

ISO-PLA-05
Strop nad dutým prostorem — systém s deskami s drážkami
Zavěšený základ — deska s drážkami místo potěru

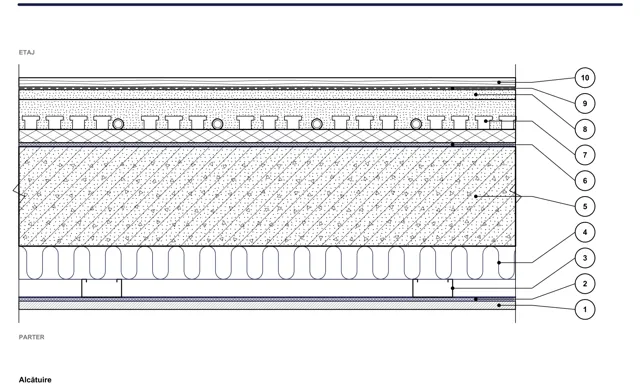

ISO-PLA-06
Betonový strop mezi podlažími
Podhled Multistrat + Wolle pod deskou, Floor Pro a podlahové vytápění nahoře

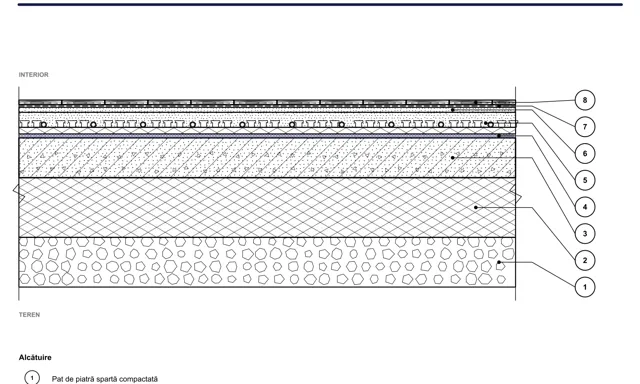

ISO-PLA-07
Podlaha přízemí na betonové desce
Floor Pro na betonové desce, podlahové vytápění na deskách s drážkami, parkety

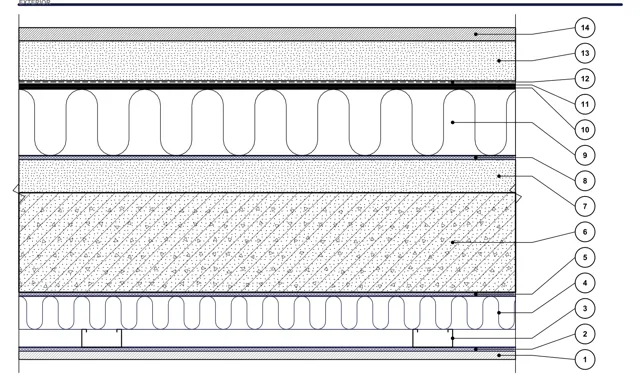

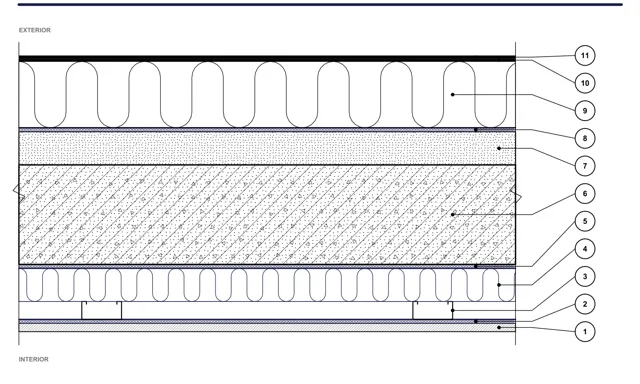

Terasy · 2
Knihovna BIM produktů
Objekty IFC pro Reflectiva Gold, Silver, Bronze, Multistrat, Roof Pro, Roof Optim a Wolle P800, P1500, P2100: vrstva materiálu, tloušťka a údaje deklarované v technickém listu.
Technické listy
- Reflectiva GoldPDF
- Reflectiva SilverPDF
- Reflectiva BronzePDF
- Reflectiva MultistratPDF
- Roof ProPDF
- Roof OptimPDF
- Wolle P800PDF
- Wolle P1500PDF
- Wolle P2100PDF
- Power TapePDF
Platná revize je uvedena na každém technickém listu.
